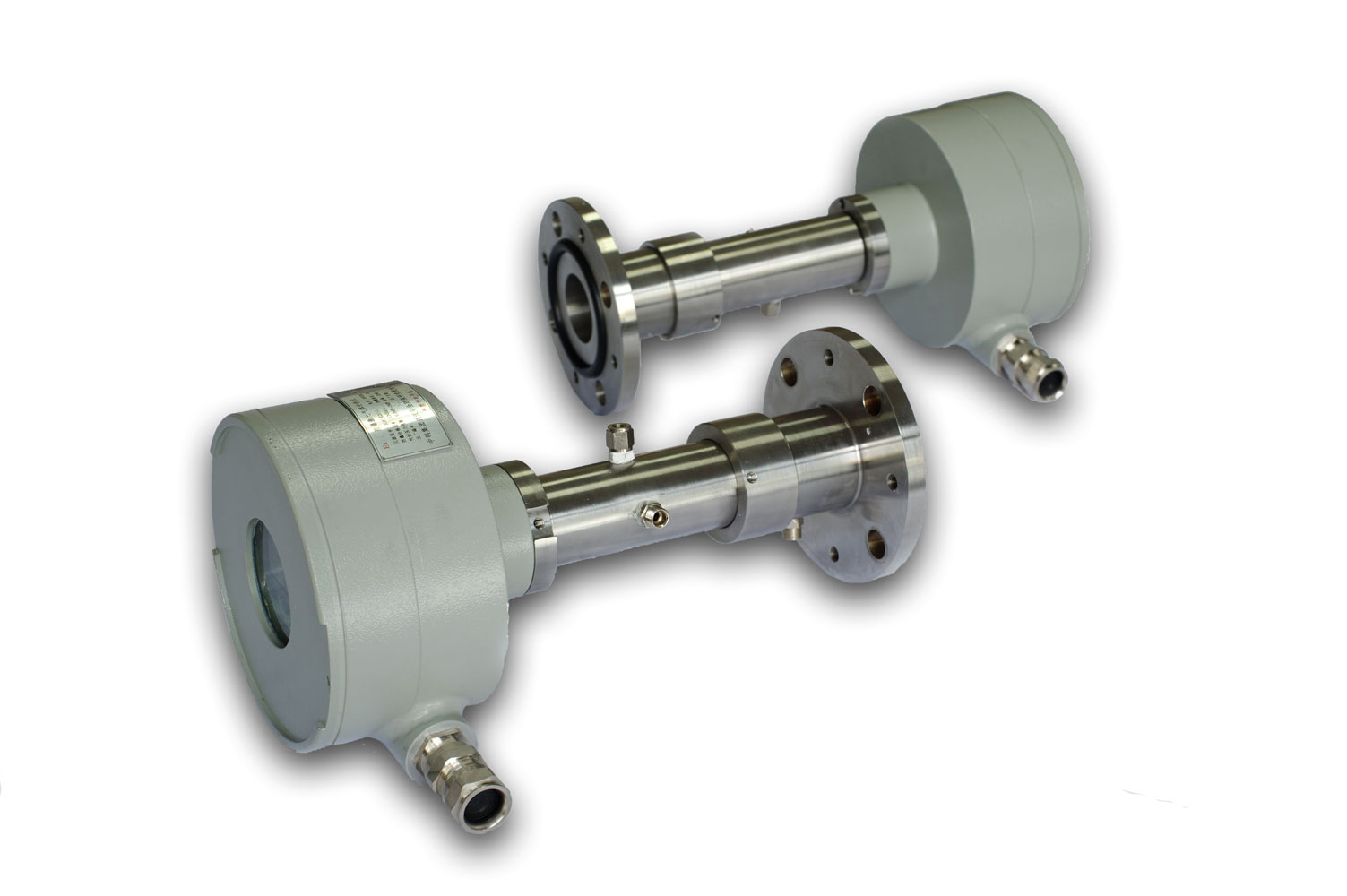

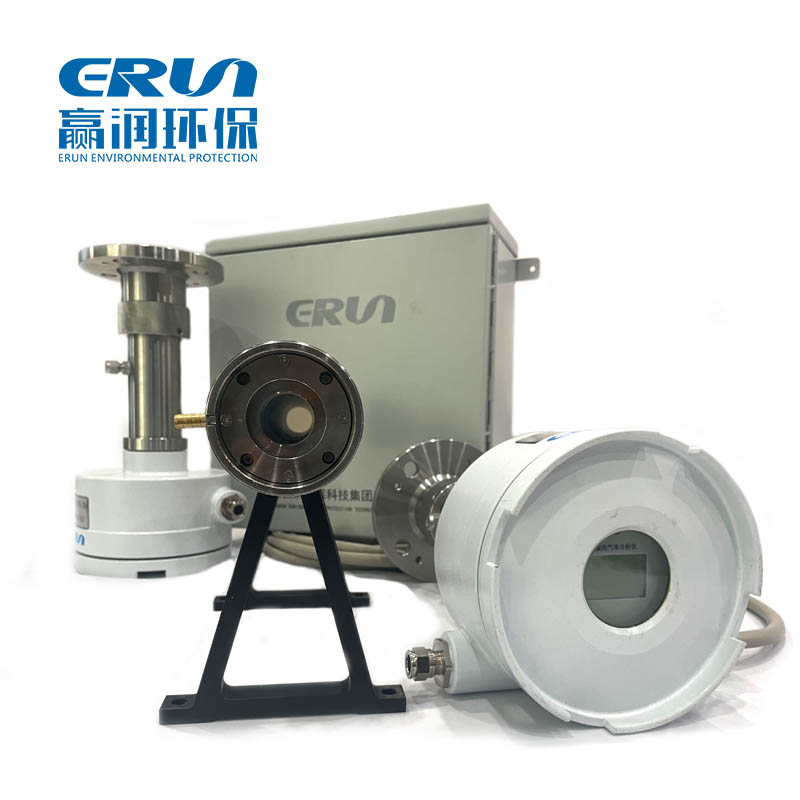

激光型氧气含量分析仪ERUN-QZ9100S

氧气O2含量

产品描述

伟德国际1949手机版研发、生产的激光型氧气含量分析仪ERUN-QZ9100S是基于TDLAS技术的激光气体分析仪，可以实现原位在线测量，不需要复杂的预处理系统，测量准确，响应速度快，用于样气中的氧含量测量具有明显的优势。

在线咨询马上询价

ERUN-QZ9100S激光型氧气含量分析仪产品概述：

大多数氧气含量控制工艺是一种易燃易爆物质，正常生产时氧含量较低，不会引起爆炸，氧含量超标时，易超过爆炸下限，发生危险。因此为保证工艺的安全运行，及时准确地监测样气中的氧含量，并在氧含量过高时及时联锁停车意义重大。
传统的测量方法是采用顺磁氧分析仪或是人工抽气测量氧含量，这些方法需要配套复杂、昂贵的采样装置和预处理系统，同时存在测量不准、浪费人力资源、维护费用高等弊端。
与传统的氧分析仪相比，伟德国际1949手机版研发、生产的激光型氧气含量分析仪ERUN-QZ9100S是基于TDLAS技术的激光气体分析仪，可以实现原位在线测量，不需要复杂的预处理系统，测量准确，响应速度快，用于样气中的氧含量测量具有明显的优势。

ERUN-QZ9100S激光型氧气含量分析仪结构原理：

采用TDLAS技术的单线吸收谱线

TDLAS(Tunable Diode Laser Absorption Spectroscopy)是可调谐半导体激光吸收光谱技术的简称，该技术利用半导体激光器窄线宽、可调谐的特性（如图一激光光源频宽为红外分光光源的１／１０６），对气体分子的单个吸收谱线进行分析，所选吸收谱线波长附近无其他气体组分的吸收谱线，从原理上避免了背景气体组分对待测气体的交叉吸收干扰。

设计标准
GB3836.01 爆炸性气体环境用电气设备第一部分：通用要求
GB3836.02 爆炸性气体环境用电气设备第二部分：隔爆型“d”
GB/T25476 可调谐激光气体分析仪

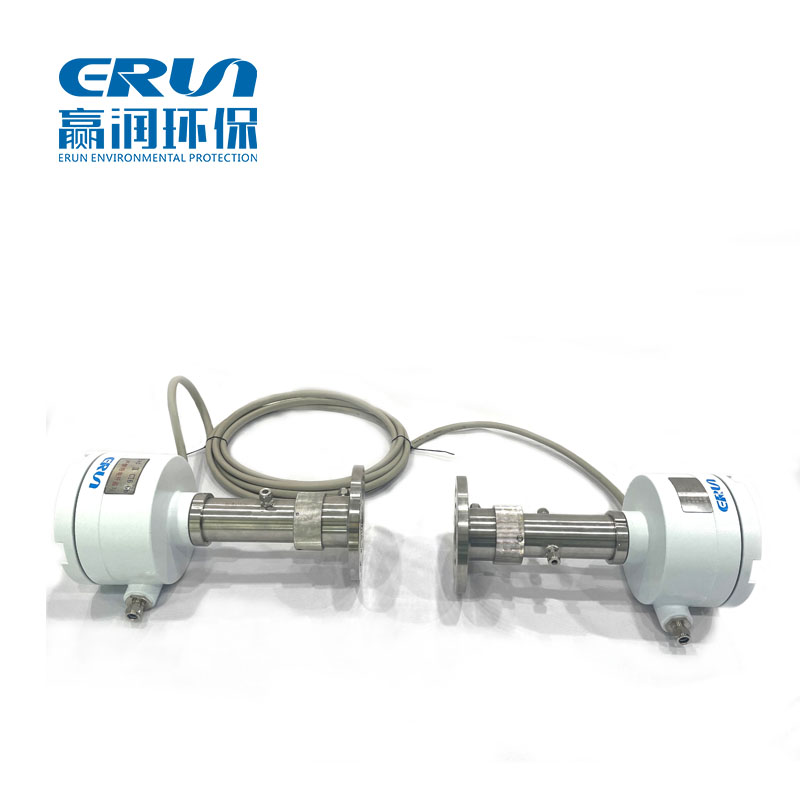

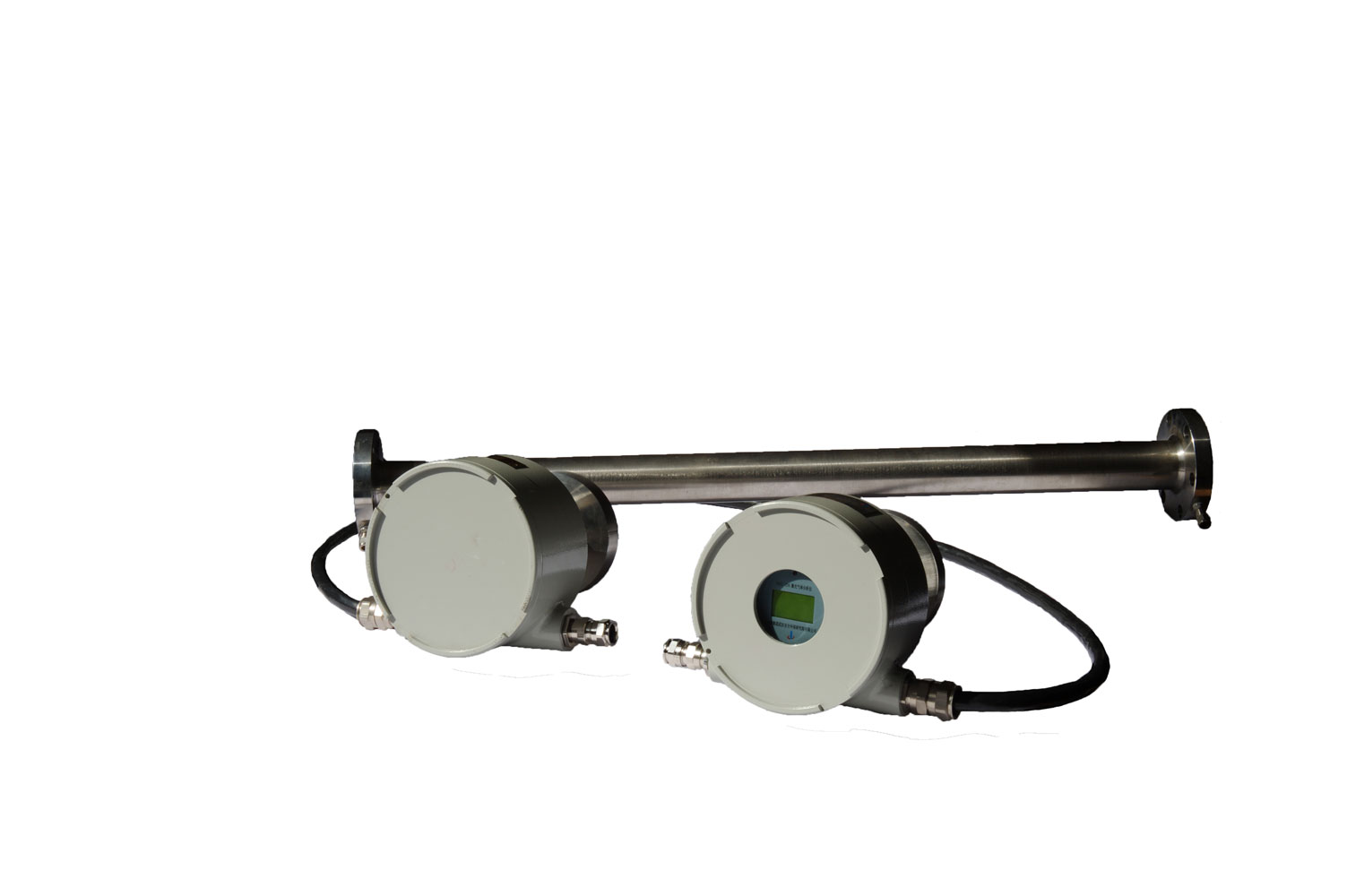

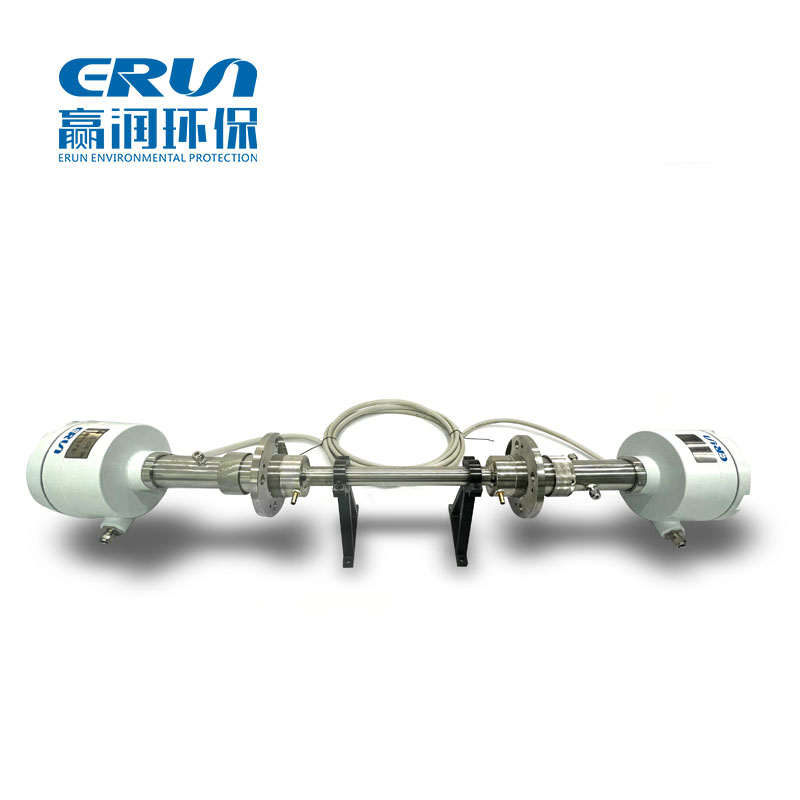

结构组成

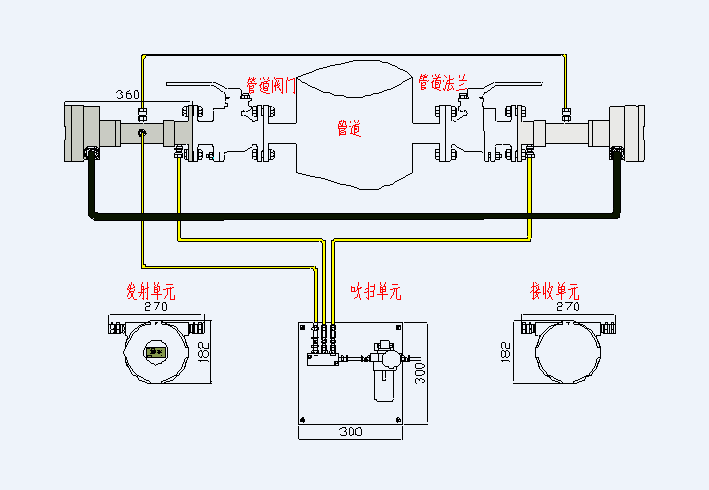

仪器现场安装示意图

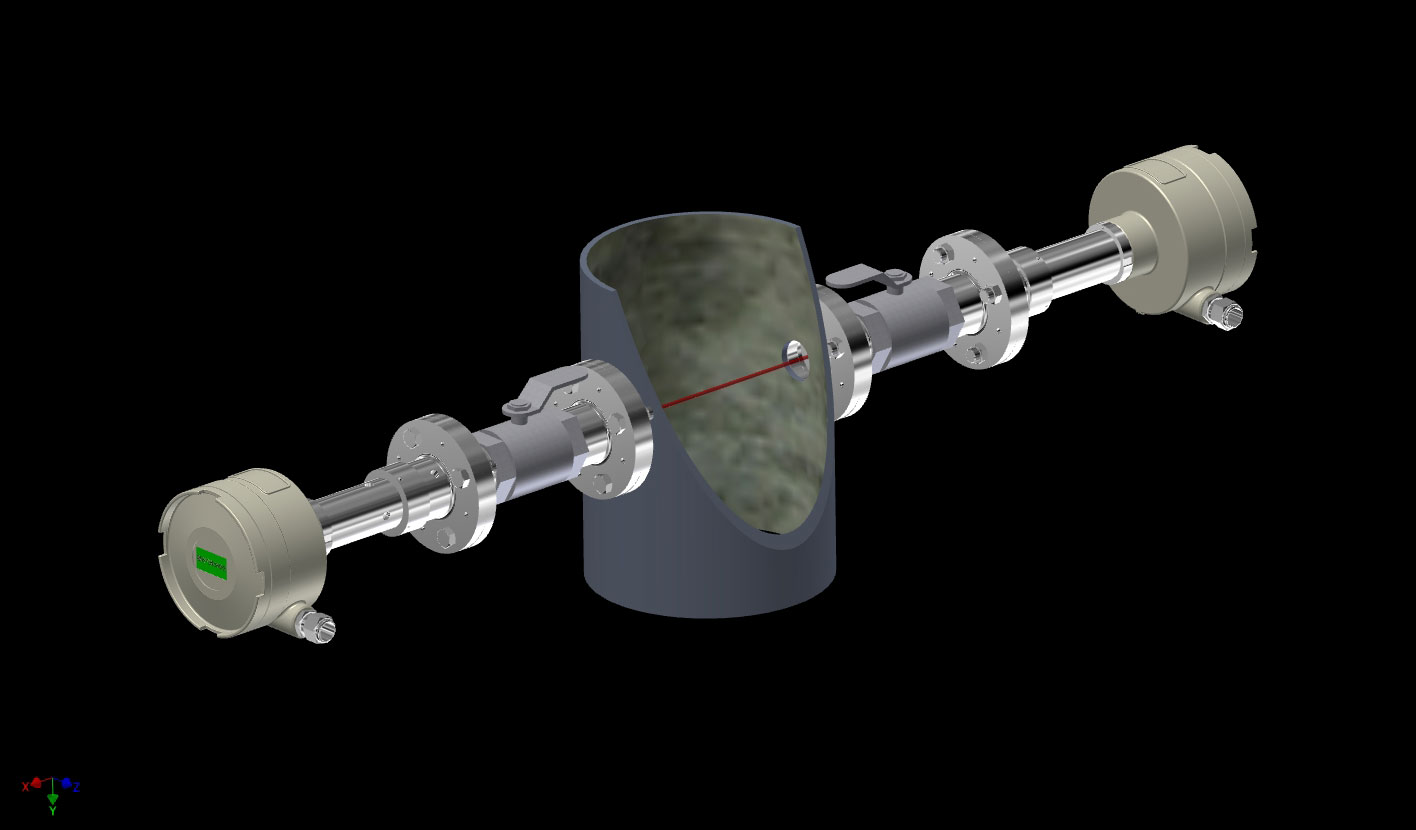

如上图所示，原位激光在线气体分析仪由发射单元、接收单元及吹扫单元组成，发射单元与接收单元直接安装在过程管道的两侧。

ERUN-QZ9100S激光型氧气含量分析仪参数特点

产品特点

无需采样预处理系统，克服焦油堵塞探头问题
独有光学设计，解决现场大含量焦油、水分对透光率影响
响应速度快激光在线气体分析系统实现线测量和秒级响应，实时反映过程气体浓度及其他参数变化，避免了采样预处理滞后带来安全隐患。
测量精度高系统采用实时在线测量的工作模式，不受背景气体及气候因素影响，气体信息不易失真，测量值为气体线平均浓度，测量精度高。
抗干扰能力强不受背景气体交叉干扰及粉尘、气体参数影响，具有在高温、高粉尘、高水分、高腐蚀性、高流速等恶劣测量环境下的良好适应性。
隔爆防爆型式，安全系数高设备通过国家防爆电器产品质量监督检测中心检测，同时仪器还通过了机械检查、冲击试验、IP实验、温度试验、热剧变实验、外科耐压实验、内部点燃不传爆实验等七项测试，安全系数高。
维护、标定简单激光在线气体分析系统的年标定次数为传统分析仪的１／４～１／８；维护工作简单到只需擦净光学视窗，仪表维护自动提示。

技术参数

产品名称：激光气体分析仪
型号：ERUN-QZ9100S
品牌：伟德国际1949手机版
气体种类：O2 量程范围：0～5%，0～25%
气体种类：CO 量程范围：0～100%，0~1%
气体种类：CO2 量程范围：0～100%

线性误差：≤±1% 全量程
量程漂移：≤±1% 全量程
重复性误差：≤±1% 全量程
响应时间：2S（可调）
吹扫氮气压力：0.3~0.8MP（原位式）
防爆等级：ExdIICT6
防护等级：IP65
模拟输出：4-20mA
仪表供电：24VDC

ERUN-QZ9100S激光型氧气含量分析仪应用分析：

激光气体分析仪在焦化的应用

一、电捕焦安全控制

电捕焦安全控制激光气体分析仪工艺参数

检测点	工艺目的	检测气体	测量范围	输出信号	温压条件	检测难点
电捕焦安全监控	安全控制	O₂		4~20Ma	T <100℃ P <20Kpa	焦油、苯等高粘性、易结晶物质
			0-5％	继电器	焦油含量<1000mg

上表为用于电捕焦安全控制的激光气体分析仪常规工艺参数。激光气体分析仪用于电捕焦安全控制安装在电捕焦油器之后，测量 O₂含量，目的是当氧气含量过高时（一般设置为1.8%）及时报警，联动电捕焦控制装置，避免爆炸。同时在煤气柜进口和出口处也要监测氧气含量，如下图所述。

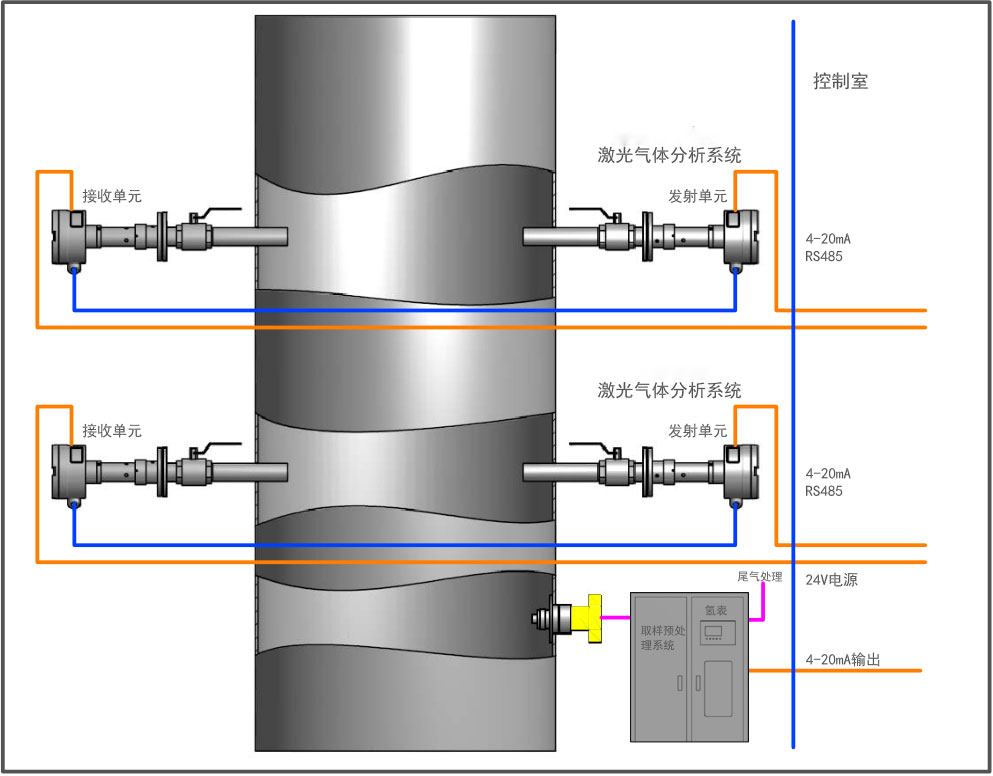

仪器检测示意图

二、干熄焦循环气分析

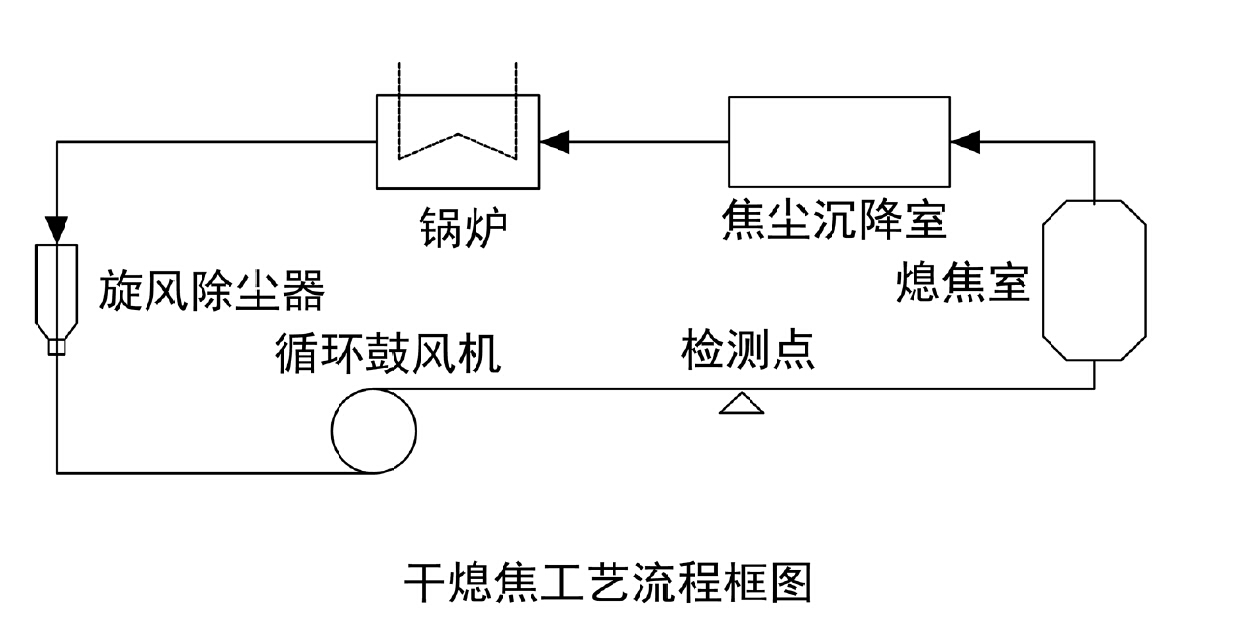

干熄焦工艺流程如图4所示，从熄焦室出来的高温循环气经过除尘设备以及锅炉(温度降低)后再由鼓风机送入熄焦室底部，干熄焦循环气气体浓度分析点就位于循环鼓风机的出风口，实时、连续地监控生产过程中循环气浓度成分。当测量发现循环气中爆炸性气体浓度超出安全范围，就可以及时做出处理，使循环气中爆炸性气体浓度始终处于安全范围内，如下图。

干熄焦循环气分析系统

干熄焦循环气体分析仪器参数

技术指标	量程	CO(0-20%)	O2(0-25%)	H2(0-5%)
	量程	CO2(0-30%)	O2(0-25%)	H2(0-5%)
	响应时间	≤2s(可调)	≤2s(可调)	≤2s(可调)
	光通道长度	≤5m	≤5m
	线性误差	≤±1%FS	≤±1%FS	≤±1%FS
	量程漂移	≤±1%FS/半年	≤±1%FS/半年	≤±1%FS/半年
	标定周期	≥半年	≥半年	≥3个月
输出信号	模拟量输出	1路CO浓度	2路O2浓度	1路H2浓度
		1路CO2浓度	4～20mA电流	4～20mA电流
		4～20mA电流	（隔离、最大负载
		（隔离、最大负载750Ω）	750Ω）
	模拟量输入	2路4～20mA电流	2路4～20mA电流
	模拟量输入	（温度、压力补偿）	（温度、压力补偿）
	通讯接口	RS485	RS485
	继电器输出	3路输出	3路输出
	继电器输出	（继电器规格：24V，1A）	（继电器规格：24V，1A）
工作条件	电源	220VA /(48~63)Hz
	环境温度	-10～45℃
	吹扫气源	氮气0.3～0.8MPa（30-50L/min）

原位式激光气体分析仪抽气式激光气体分析仪
